植筋胶具有粘接强度高、如同预埋，常温固化、硬化过程收缩小，耐温性能好、可在埋筋后焊接，耐久性、耐候性好，抗老化、耐介质（酸、碱、水）性能好，固化后韧性、抗冲击能力优异，不含挥发性溶剂、无毒环保，A、B组分配较比例宽、施工方便等特点。

适用范围

1.各种建筑结构中钢筋、螺杆埋植，建筑结构加固、补强，建筑结构框架、剪力墙植筋。

2.各种设备基础的固定，铁路、公路、桥梁、水利改扩建工程加固

3.广告牌、隧道管线、高架道路隔音板和护栏固定

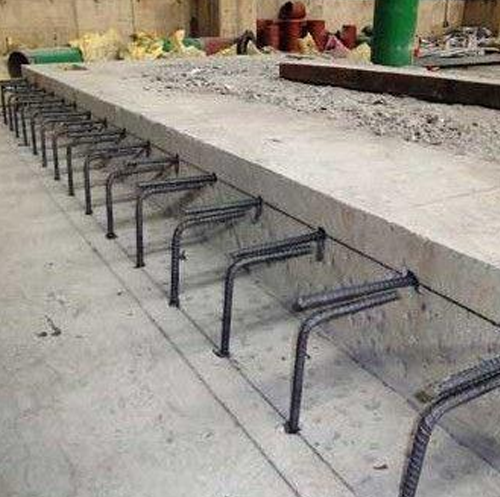

环氧建筑植筋胶配合螺杆使用

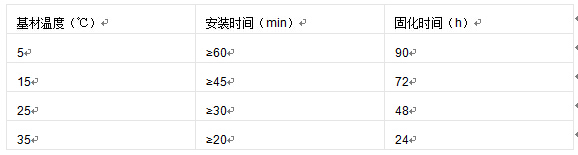

化学反应时间

使用方法

种植钢筋、螺杆施工要点：

按规定钻孔→用毛刷和气筒清孔→将A、B组分分别搅拌均匀→按比例配制SHB环氧建筑结构胶充分搅拌混合→用专用工具将胶液注入孔中→将钢筋或螺杆旋转入孔中→固化→质量检验

1.根据工程设计要求，在基材（如混凝土）中相应位置钻孔，孔径、孔深及钢筋直径应由专业技术人员或现场试验确定。

2. 用专用气筒、毛刷或压缩空气机清理钻孔中的灰尘，建议重复进行不少于3次，孔内不应有灰尘与明水。

3.将钢筋表面进行除锈处理并用丙酮或酒精擦拭干净。

4.将A、B组份按20：1比例混合搅拌至完全均匀，用钢制刮刀或其他工具上胶。

5.将钢筋旋转插入至孔底，保证孔口溢胶并注意防止漏胶。胶层是否饱满，将直接影响锚固力的大小。

6.在固化过程中锚固件避免扰动，凝胶后于室温完全固化1-2天。

7.外观检查固化是否正常。重要部位的植筋需进行现场抗拔试验，检验其锚固力是否满足设计要求;合格后方可进行下一道工序的施工。

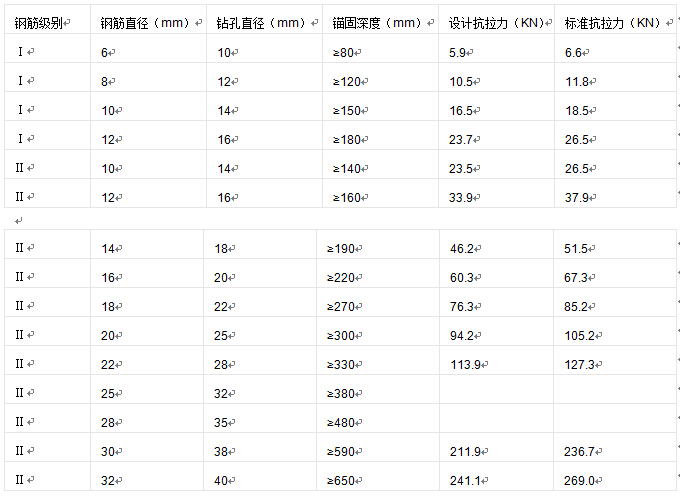

技术参数

钢筋直径（d）

（mm） 钻孔深度

（mm） 建议钻孔直径（D）

（mm） 拉拔力

（KN）

Ф8 110 12 ≥15

Ф10 150 14 ≥22

Ф12 180 16 ≥37

Ф14 210 18 ≥50

Ф16 240 22 ≥65

Ф18 270 25 ≥85

Ф20 310 28 ≥105

Ф22 350 30 ≥127

Ф24 500 35 ≥160

Ф28 560 40 ≥185

Ф30 600 42 ≥210

注：混凝土强度等级：C30;需增加拉伸锚固力可使用更高强度的螺杆并增大孔深。

注意事项

1.充分搅拌、彻底清洁钻孔，未固化前严禁触动杆体。

2.施工时必须具备手套、口罩、护目镜等防护用品。

3.若不慎弄到皮肤或衣物上，可用丙酮清洗并用大量清水冲洗。

4.若不慎食用或溅入眼睛，应立即就医。

不要将混合剩余胶体放回罐内，如要加快或减慢云石胶固化速度，适当增加或减少固化剂即可。请谨记将胶置于阴凉处，用后请合紧灌盖，此胶只为快速定位及填补石孔和裂缝研制，若需永久粘接，建议使用优质AB干挂胶。待粘接表面应清洁和干燥，相反则会造成粘接不牢或脱落。

包装规格

塑料桶包装

20kg/组

运输、储存

1.本品属无毒、非危险品，按一般化学建材运输。

2.运输途中不得曝晒、雨淋或倒置。

3.A、B两组分应分开存放，避免混杂。

4.本品常温（5~25℃）下干燥储存，储存期12个月。

配胶比例

A、B组分配胶比例：3：1

植筋锚固胶特点

1、室温固化、强度高、粘接力强、耐久性好。

2、抗老化及耐酸碱性好。

3、耐水、耐其它介质性能优良。

4、甲,乙组份配胶比例宽、便于现场操作。

5、如同预埋，后置钢筋具有优越的荷载一位移特性。 　6、耐热性好，可埋筋后进行焊接。
