粘钢结构胶系A、B双组分改性环氧类结构胶，具有粘接力、剪切力强、抗老化、耐介质（酸、碱、水）性能好、抗冲击性能强，常温固化、硬化过程收缩小、施工无流淌、不含挥发性溶剂、无毒以及施工方便等特点。

产品介绍

适用范围

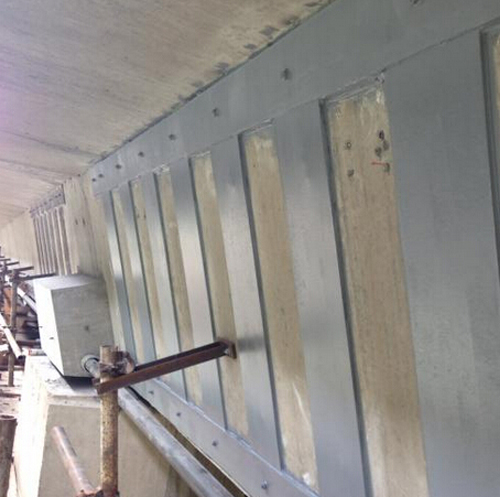

1.改造工程中混凝土构件外部粘贴钢板加固。

2.土木工程中各种建筑材料的自粘和互粘。

固化时间

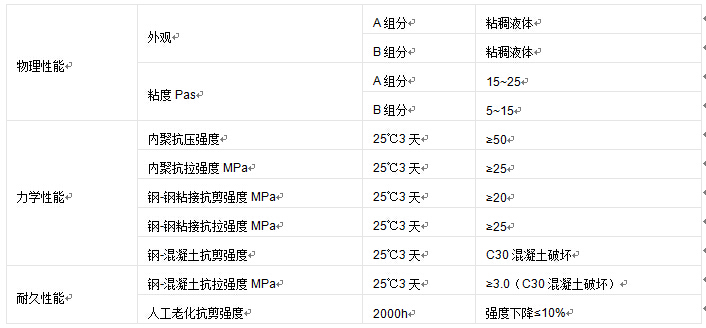

技术参数

使用方法

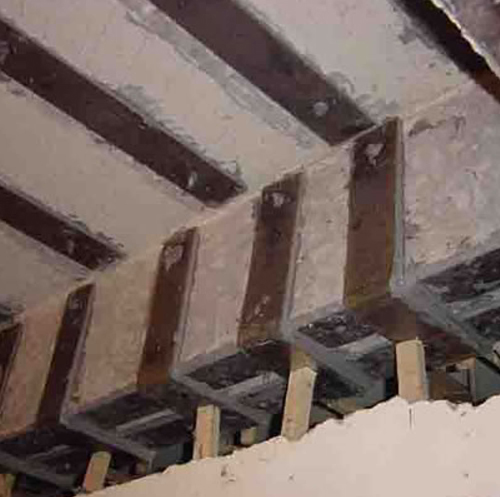

粘钢加固施工要点：

混凝土及钢板表面处理→加固构件卸荷→配制-粘钢结构胶→涂胶、粘贴→固定、加压→固化→卸支撑→质量检验→防腐、封闭处理

包装规格

铁桶包装

40kg/组

结构胶指强度高（压缩强>65MPa,钢-钢正拉粘接强度>30MPa，抗剪强度>18MPa）,能承受较大荷载,且耐老化、耐疲劳、耐腐蚀，在预期寿命内性能稳定，适用于承受强力的结构件粘接。

非结构胶强度较低、耐久性差，只能由于普通、临时性质的粘接、密封、固定，不能用于结构件粘接。

建筑工程使用年限一般在50年以上，构件承受较大复杂应力，直接关系人员的生命、财产安全，粘接胶种应采用结构胶。

在工程中结构胶应用广泛，主要用于构件的加固、锚固、粘接、修补等；如粘钢，粘碳纤维，植筋，裂缝补强、密封，孔洞修补、道钉粘贴、表面防护、混凝土粘接等

截止2012国内使用的结构胶基本上都是国外进口的，国内也有生产，如果要投资生产结构胶，投入还是比较大的，要有反应釜、研磨机、万能试验机、老化试验箱、拉力计等先进的生产、检测设备。

粘钢胶

特点

粘钢胶

产品类型：结构加固补强材料

产品名称： 粘钢胶

产品特点： 建筑结构胶为溶剂类、双组份、内聚反应型结构补强材料。甲组份和乙组份分别储存，使用时按照甲组份：乙组份=2：1的比例充分混合均匀即可。具有不影响建筑物使用空间，不改变结构件外型，连接处受力均匀，内聚、粘结和剪切强度较高，耐老化，及疲劳性能优良等特点。在同一工程中，根据施工习惯粘钢胶和植筋胶具有相互通用性。种类齐全，特有低温(-5 ~ -10℃)情况下可正常固化的冬期结构胶，保证冬季正常施工。

用途

粘钢结构胶为膏状，具有状态较稀，流平性好的特性，主要用于混凝土构件、砖石构件和钢构件对钢板的粘结加固，幕墙安装；大理石、花岗岩、瓷砖等的粘结安装；混凝土构件及钢构件表面的修补与粘结。

性能

主要技术性能指标

组 份 甲、乙双组份 耐温性（℃/Mpa） 80/18

胶体自身强度 （Mpa） 抗压 70 混合后密度（g/cm） 1.4 ~ 1.6

抗拉 20 推荐比例（重量比） 甲：乙=2：1

弹性模量 1.2x10? 操作温度（℃） -5 ~ 40

钢-钢粘结强度 （Mpa） 抗剪 22 操作时间（min） 20 ~ 40

拉伸 35

钢-砼粘接强度 C60混凝土破坏 固化时间（h） 25℃ 3 ~ 6

5℃ 12~36

90天耐湿热老化钢—钢抗剪强度降低百分率<10% 耐水性（100℃煮） （h/Mpa） 72/16

该产品各项性能指标均符合《混凝土结构加固设计规范》（GB50367-2006）中A级胶要求

工艺流程： 混凝土和钢板表面处理→胶体配制→ 粘结→ 加压固定→ 钢板表面防腐处理

说明

使用说明

1. 配胶：现将建筑结构胶的甲、乙两组份分别搅匀后，再按照甲组份：乙组份=2：1 （重量比）的比例混合搅拌均匀，即可使用。

配胶注意事项

（1） 温度较低时，要将甲、乙组份在60-80℃的温水锅（桶）中温化，以降低其粘度。（2） 甲、乙组份要分别用容器取得，先取甲组份2份放入准备好的容器中，再取乙组份1份放入，搅拌均匀。 2. 粘钢：将被粘结钢板的粘结面处理干净，在干燥环境下将胶涂匀，接触、压下、固定粘结物。 3. 固化：本品适宜在60℃以下施工环境使用，常温下初凝时间1.5小时。常温一天完全固化，负温、潮湿环境下也能固化，固化时间适当延长。

施工要点

施工前应根据环境、温度、工艺等综合情况试验调制最佳配方。用金刚片打磨混凝土表面，直至露出沙石新面层，再将灰尘清洗干净。钢板表面清除油污，再打磨粗糙并清洗。混凝土和钢板每间距500~1000mm钻孔，粘上钢板后用螺栓固定加压。

包装、参考用量以及贮存期

甲：30kg/桶 乙：10kg/桶 25℃ 混凝土基面平整 5~7kg/㎡ 保质期：十二个月

施工步骤

施工流程

混凝土和钢件表面处理→固定构件的选择及制作→配制粘钢型建筑结构胶→涂敷胶粘剂及粘贴钢板→固定、加压、固化→拆除固定加压构件→质量检验→表面防护、防腐处理→交工验收

施工工序

①粘接面处理：混凝土表面用角磨机打磨直至露出新面，并将灰尘清除干净；钢板用角磨机打磨粗化。

②固定构件的制备：根据加工工艺要求和不同部位的粘贴情况，选择不同的固定方法。

③调胶：首先将A、B组份分别搅拌均匀，然后再把A、B两组份按重量比4:1倒入容器，用电动搅拌器或其它棒材进行匀速搅拌，直到呈色一致为止，一般一次调胶以6-10kg为宜。④粘接：把搅拌均匀的胶，涂刮到被粘物表面,一般胶层厚2mm，中间厚两边薄，然后进行粘接并加压，使胶从四周溢出。24小时后，可卸出加压和固定设施。

⑤对被粘物及施工质量进行检查，进行表面防腐处理和其它的修饰处理。

用量

配合比：A：B=4：1。

用量：每平方米5-7kg左右。

维护注意事项

1.粘钢胶粘贴面是否按要求处理、胶配比是否准确、是否搅拌均匀、胶层是否均匀、密实决定了粘钢胶粘贴效果的好坏。

2.粘钢构造措施需满足《混凝土结构加固设计规范GB50367-2006》的有关规定。

3.粘钢胶添加了纳米防沉材料，但每次使用前检查包装桶内胶有无沉淀是良好的习惯，若有沉淀，用细棍重新搅拌均匀即可。

4.推荐的搅拌时间应予以保证，冬季施工并应再延长3分钟。A、B胶配胶工具不得混用。包装桶内一次用不完的胶注意重新盖严密封贮存。

5.粘钢胶施工场所平均温度低于0℃，可采用碘钨灯、电炉或水浴等增温方式对胶使用前预热至30∽50℃左右使用，应注意不得让水混入桶内。施工场所平均温度低于-5℃，建议对粘钢胶粘贴部位也加温0℃以上，并维持24小时以上。

6.粘钢胶胶完全固化后为无毒级材料，但未固化前的粘钢胶个别组分对皮肤、眼睛有刺激性，而且粘钢胶胶固化后也不易清除，所以施工人员应注意适当的劳动保护，如配备安全帽、工作服、手套等。人体直接接触粘钢胶应用清水冲洗干净。

7.周围环境温度越高，每次配粘钢胶胶量越大，可操作时间越短。预估适用期内的每次配粘钢胶量，以避免不必要的浪费。
